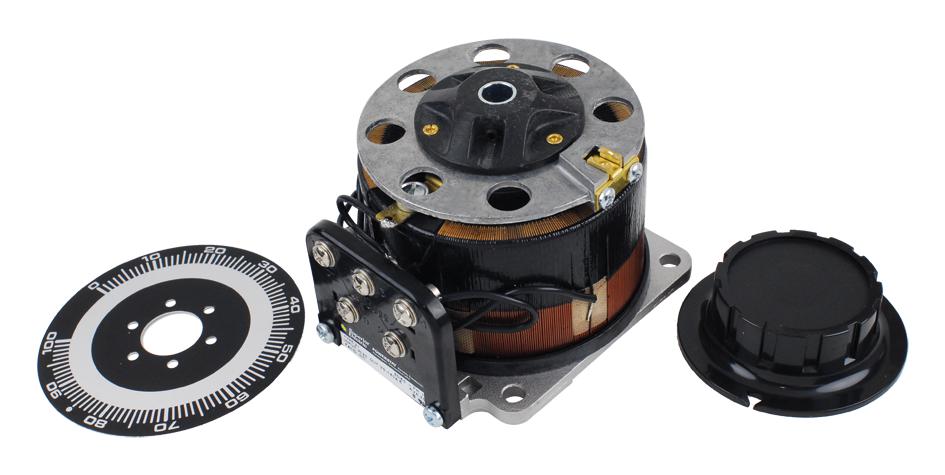

Les transformateurs variables POWERSTAT® de la série 21-22 sont de construction ouverte et sont principalement conçus pour être montés à l’arrière du panneau.
Vous avez des questions sur la manière dont nous pouvons aider votre entreprise ? Envoyez-nous un courriel et nous prendrons contact avec vous dans les plus brefs délais.
La puissance nominale de la série 21 est de 5 ampères pour les charges à courant constant et de 7 ampères pour les charges à impédance constante. Pour la série 22, la sortie nominale est de 2,25 ampères pour les charges à courant constant et de 3,25 ampères pour les charges à impédance constante. Les modèles de la série 21 fonctionnent sur des lignes de 120 volts et les modèles de la série 22 sur des lignes de 240 volts. La disposition des prises permet une plage de tension de sortie de zéro à la tension de ligne ou de zéro à 17 pour cent au-dessus de la tension de ligne. Les chutes de tension pour les charges inférieures à la pleine charge sont proportionnelles. Le couple d’entraînement, la résistance d-c par bobine, la perte maximale du noyau et du balai à vide sont indiqués dans le tableau de la fiche technique.
Tous les appareils de la série 21 à commande manuelle ont un cadran de 3 3/4 pouces (95,3 mm) gradué de 0 à 100 et un angle de rotation de 320 – du zéro à la tension de sortie maximale. Des arbres réglables peuvent être prolongés à partir de chaque extrémité des unités, ce qui permet un montage général si nécessaire. En plus de la méthode conventionnelle de connexion par vis, les adaptateurs de bornes fournis avec les appareils peuvent être rapidement montés sur les bornes pour être utilisés avec des connecteurs à enfoncer ou des connexions soudées.
