Yokogawa

Yokogawa AQ2200 – Systèmes de test de fabrication modulaires

  • Ordinateur central à 3 ou 9 emplacements
  • Modules remplaçables à chaud
  • Une large gamme de modules de mesure
  • Source laser accordable à grille, wattmètre optique, atténuateur optique, commutateur optique, etc.
  • Fonction de macro-programmation ; une solution pratique pour les mesures automatisées qui ne nécessite pas de contrôleur PC externe.
  • Interfaces à distance : GP-IB, Ethernet et USB
  • Fonction multi-utilisateurs
  • Logiciel de visualisation à distance
  • Stabilité / Fonction d’enregistrement
Nous contacter

ENVOYEZ-NOUS UN MESSAGE

    Ce site est protégé par reCAPTCHA et les règles de confidentialité et les conditions d'utilisation de Google s'appliquent.

    INFORMATIONS DE CONTACT

    900 McKay Road, Unit 2
    Pickering, Ontario
    Canada, L1W 3X8

    Téléphone : (905) 428-3413
    Sans frais : (800) 617-3413

    sales@electro-meters.com

    Vous avez des questions sur la manière dont nous pouvons aider votre entreprise ? Envoyez-nous un courriel et nous prendrons contact avec vous dans les plus brefs délais.

    Catégorie :
    Description

    Yokogawa AQ2211 – Contrôleur de cadre à 3 fentes

    • Ordinateur central à 3 fentes
    • Écran couleur facile à lire
    • Port USB pour le stockage des données
    • Capacité de remplacement à chaud des modules de mesure
    • Surveillance et mesure à distance par l’intermédiaire d’un réseau local

    Yokogawa AQ2212 – Contrôleur de cadre à 9 emplacements

    • Unité centrale à 9 fentes
    • Écran couleur facile à lire
    • Port USB pour le stockage des données
    • Capacité de remplacement à chaud des modules de mesure
    • Surveillance et mesure à distance par l’intermédiaire d’un réseau local

    Yokogawa AQ2200-131/132 – Modules de source lumineuse à grille

    • Fréquence (longueur d’onde) : Bande C, bande L
    • Niveau de sortie à haute stabilité : ± 0,03dB
    • Fréquence de haute stabilité (longueur d’onde) : ± 0,3GHz (± 2,4pm)
    • Niveau de sortie : +9dBm ou plus
    • SMSR élevé : 45 dB

    Yokogawa AQ2200-215 – Modules de capteurs haute puissance

    • Mesure de la puissance élevée : +30dBm
    • Échantillonnage à grande vitesse : 10 000 points par seconde
    • Divers connecteurs optiques : FC/SC/MU/LC
    • Entièrement configurable : Créez le système de mesure souhaité en combinant les modules de la série AQ2200 avec les instruments de mesure des communications optiques de Yokogawa.

    Yokogawa AQ2200-222 – Modules à double capteur

    • Idéal pour les systèmes puissants mais compacts.
    • Large gamme de longueurs d’onde : 800 à 1700 nm
    • Large plage de puissance : -90 à +15 dBm
    • Mesure à grande vitesse : 100 µs (période minimale d’échantillonnage)
    • Compatibilité avec les connecteurs optiques : FC, SC, MU et LC
    • Peut être combiné avec différents modules de la série AQ2200 ou d’autres instruments de mesure de communication optique de Yokogawa pour construire des systèmes de mesure polyvalents.

    Yokogawa AQ2200-312 – Module d’atténuation optique

    • Large gamme d’atténuation :
      • 0 à 60 dB (version SM)
      • 0 à 45 dB (version MM)
    • Large gamme de longueurs d’onde :
      • 1200 à 1700 nm (version SM)
      • 800 à 1370 nm (version MM)
    • Compatible avec SMF (10/125µm) ou MMF (50/125µm, 62.5/125µm)
    • Faible perte d’insertion : 1,0 dB (typique)
    • Faible perte de dépendance de polarisation : 0,1 dBp-p ou moins
    • Sortie moniteur (en option)
    • Configurez le système de mesure souhaité en combinant les modules de la série AQ2200 avec les instruments de mesure des communications optiques de Yokogawa.

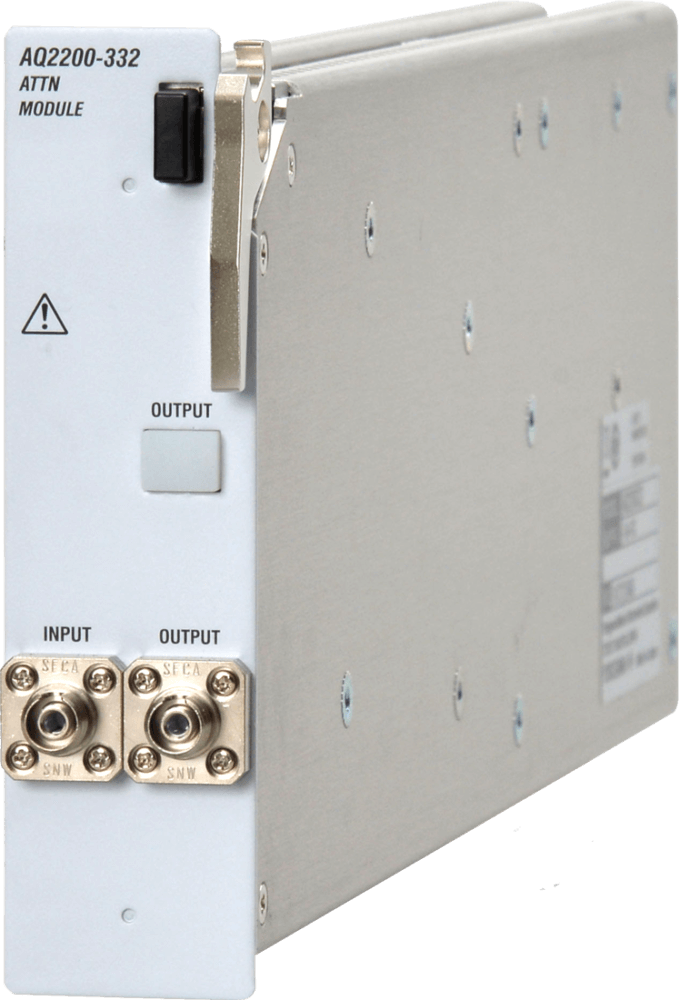

    Yokogawa AQ2200-332 – Module d’atténuation optique

    • Compact : L’AQ2200-332 comprend un atténuateur optique variable et un wattmètre optique pour contrôler la puissance de sortie optique dans un module à un emplacement. Idéal pour les tests d’erreurs de bits
    • Compatible avec SMF (10/125µm) ou MMF (50/125µm, 62.5/125µm)
    • Précision de l’atténuation : ±0,1 dB
    • Grâce à la fonction de surveillance de la sortie, l’AQ2200-332 permet de configurer directement la puissance optique sur les bornes de sortie.
    • Peut être combiné avec divers modules de la série AQ2200 ou d’autres instruments de mesure de communication optique de Yokogawa pour construire des systèmes de mesure polyvalents.

    Yokogawa AQ2200-411 – Module de commutation optique

    • Compact : Commutateurs optiques de configuration 1 x 4 ou 1 x 8 ports dans un module d’un seul emplacement.
    • Compatible avec SMF (diamètre de l’âme de 10 µm) ou MMF (diamètre de l’âme de 62,5 µm)
    • Faible perte d’insertion : 1,0 dB (typ.)
    • Reproductibilité élevée de la commutation : ±0,01 dB
    • Peut être combiné avec différents modules de la série AQ2200 ou d’autres instruments de mesure de communication optique de Yokogawa pour construire des systèmes de mesure polyvalents.

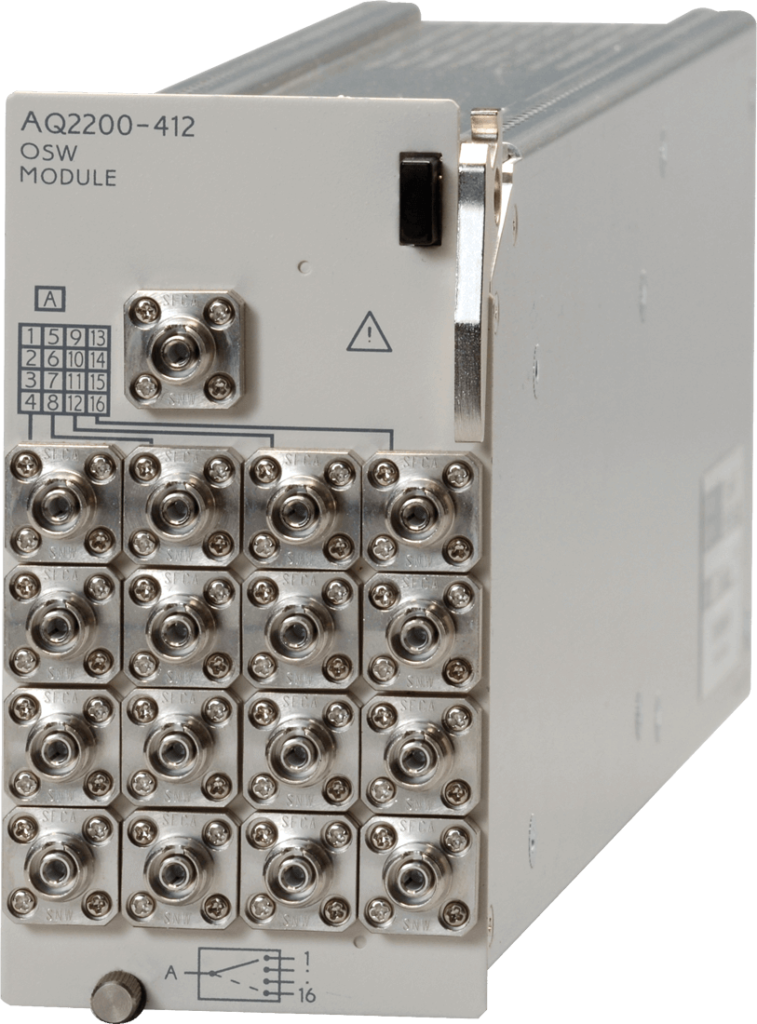

    Yokogawa AQ2200-412 – Module de commutation optique

    • Compact : Commutateurs optiques de configuration 1 x 16 ports dans un module de deux emplacements.
    • Compatible avec SMF(10/125µm) ou MMF(50/125µm)
    • Faible perte d’insertion : 1,0 dB (typ.)
    • Reproductibilité élevée de la commutation : ±0,01 dB
    • Peut être combiné avec différents modules de la série AQ2200 ou d’autres instruments de mesure de communication optique de Yokogawa pour construire des systèmes de mesure polyvalents.

    Yokogawa AQ2200-421 – Module de commutation optique

    • Compact : Commutateurs optiques de configuration 1 x 2 ou 2 x 2 ports dans un module de la taille d’un emplacement.
    • Compatible avec SMF (10/125µm) ou MMF (50/125µm, 62.5/125µm)
    • Faible perte d’insertion : 1,0 dB (typ.)
    • Reproductibilité élevée de la commutation : ±0,01 dB
    • Peut être combiné avec divers modules de la série AQ2200 ou d’autres instruments de mesure de communication optique de Yokogawa pour construire des systèmes de mesure polyvalents.

    Yokogawa AQ2200-642 – Module émetteur-récepteur I/F

    • Prise en charge des émetteurs-récepteurs optiques 10G
      • XFP, SFP+, XENPAK
    • Surveillance de l’alimentation et du courant d’alimentation
      • Équipé d’un limiteur de courant
    • Interface I2C/MDIO
    • Contrôle des signaux
      • L’utilisateur peut définir les noms des signaux
    • Surveillance de la tension des signaux d’état
      • Ajustement du seuil pour la décision High/Low
    • Contrôle de la résistance pour APS SET
